链轮链条分析

对链轮链条模型进行有限元计算，分析链轮与链条传动过程中，链环的应力及链条与链轮的作用力

根据系统工作情况施加约束。对于链轮，约束其除了绕X轴的转动外其余所有自由度，让其绕X轴以1.5m/s的速度转动；对于两头的两个链条（各有半个），约束其除了沿Y轴平移外的素有自由度；对于其余的链条；约束其沿X方向的平动，绕Y轴和Z轴的转动自由度。

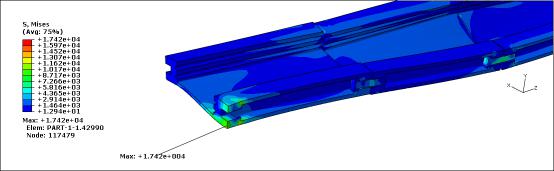

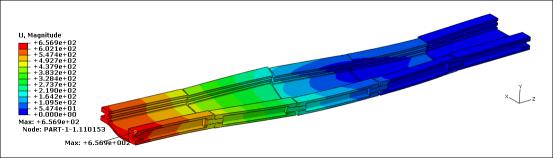

各部件的间隙趋于零时中部槽推移模型结果

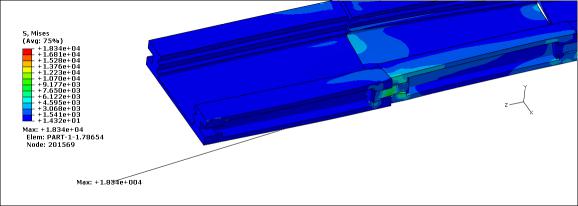

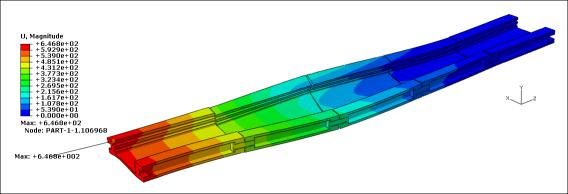

各部件存在间隙时中部槽推移模型结果

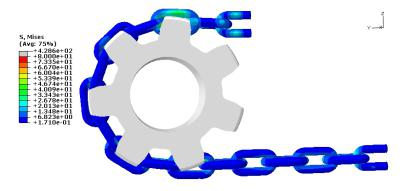

链轮链条模型0.36S时的Mises应力云图
